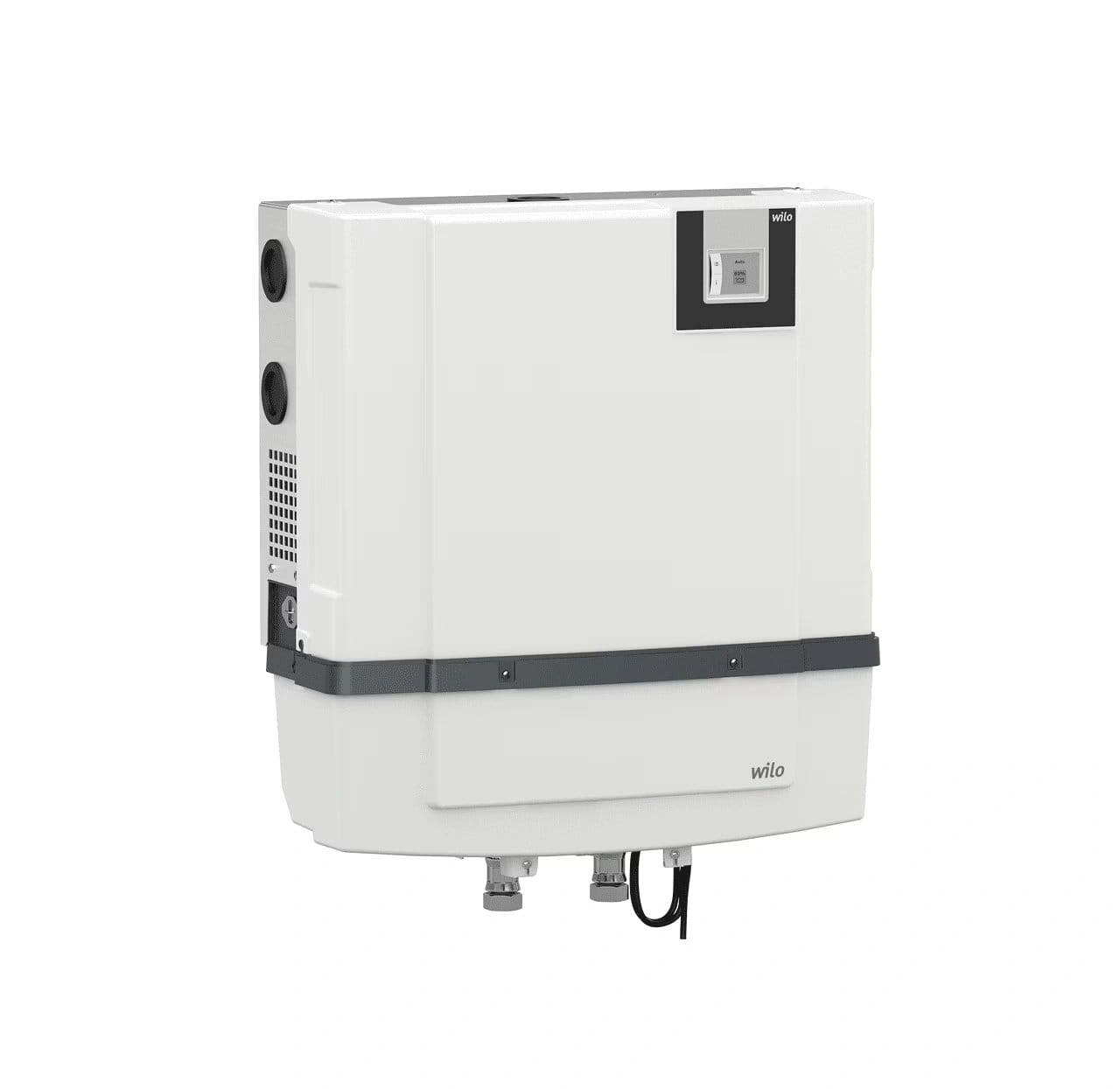

Centrala deszczowa WILO RAIN3-25 EM. 2551472

Szczegóły / zalety produktu

- Łatwa instalacja dzięki systemowi gotowemu do podłączenia i zwartej konstrukcji oraz różnym opcjom podłączenia hydraulicznego

- Wygodna obsługa i proste ustawienia dzięki wyjątkowemu połączeniu intuicyjnej obsługi za pomocą dotykowego panelu obsługi oraz wielu funkcji

- Wysoka niezawodność dzięki zintegrowanym programom samoczynnego zabezpieczenia

- Pewność higieny dzięki zbiornikowi wyposażonemu w urządzenie zabezpieczające DIN 1989 i EN 1717

- Bezpośredni dostęp do elementów systemu ułatwia konserwację

- Cicha praca w przypadku instalacji blisko pomieszczeń mieszkalnych

Wyposażenie / funkcje

Gotowy do podłączenia moduł o zwartej konstrukcji złożony z następujących elementów:

- Samozasysająca pompa wirowa HiMulti 3 P, zamontowana na ramie głównej z amortyzatorem drgań

- Zbiornik 11 l do uzupełniania świeżą wodą z zaworem pływakowym

- Zawór 3-drogowy

- Pokrywa z przodu i z tyłu

- przyłącze po stronie tłocznej, wąż Rp 1"

- Przyłącze po stronie ssawnej, wąż Rp 1"

- Przyłącze do miejskiej sieci zaopatrzenia w wodę R ¾"

- Kabel przyłącza sieciowego o długości 1,5 m i wtyczka

- Czujnik poziomu napełnienia 4…20 mA z przewodem o długości 20 m do kontroli poziomu deszczówki w zbiorniku

- Czujnik ciśnienia 4…20 mA

- Zamontowany w zbiorniku czujnik przelewowy

- Alarm akustyczny

- Styk bezpotencjałowy dostępny dla opcjonalnego zewnętrznego alarmu lub sygnalizacji awarii

- Elektroniczne urządzenie sterujące z kolorowym ekranem dotykowym LCD

Obsługa / wskazania

- Wskazania na kolorowym wyświetlaczu dotykowym LCD

- Wskazanie ciągłe poziomu napełnienia cysterny, ciśnienia w systemie po stronie tłocznej, stanu pracy interfejsu sterującego

- Protokół 10 ostatnich usterek

Sterowanie

W pełni automatyczna regulacja następujących elementów:

- Samozasysająca pompa wirowa HiMulti 3 P

- Ustawiane ciśnienie załączenia

- Tryby pracy systemów (ręczne lub automatyczne)

- Zawór 3-drogowy przełączania między pracą dla deszczówki i miejskiej sieci zaopatrzenia w wodę

- Kontrola poziomu napełnienia cysterny

- Wykrywanie przelewu zbiornika

- Zabezpieczenie przed suchobiegiem pompy

- Wsparcie samozasysania

- Automatyczna wymiana wody w zbiorniku

- Sygnalizacja pracy i awarii

- Opcjonalny zewnętrzny alarm lub sygnalizacja awarii

- Opcjonalna pompa zatapialna (pompa do cystern)

Kontrola

- Poziom napełnienia zbiornika deszczówką za pomocą czujnika poziomu napełnienia 4…20 m

- Aktualne ciśnienie zasilania

- Zabezpieczenie przed suchobiegiem pompy

- Kontrola ciągłości przewodów czujników

- Zabezpieczenie napięcia zasilania pompy za pomocą bezpiecznika

- Przelew zbiornika

Interfejsy

- Przekaźnik dla opcjonalnej pompy zatapialnej

- Dostępny styk bezpotencjałowy dla zewnętrznego alarmu lub sygnalizacji awarii do BMS

- Styk bezpotencjałowy dla czujnika wykrywania przelewu lub spiętrzenia

Opcjonalne wyposażenie dodatkowe

- Pompa do cystern, w celu zredukowania strat ciśnienia spowodowanych zbyt dużą odległością zasysania (w zależności od instalacji), w zbiorniku deszczówki można umieścić pompę zatapialną.

- Alarm zewnętrzny

- Czujnik wykrywania przelewu lub spiętrzenia
