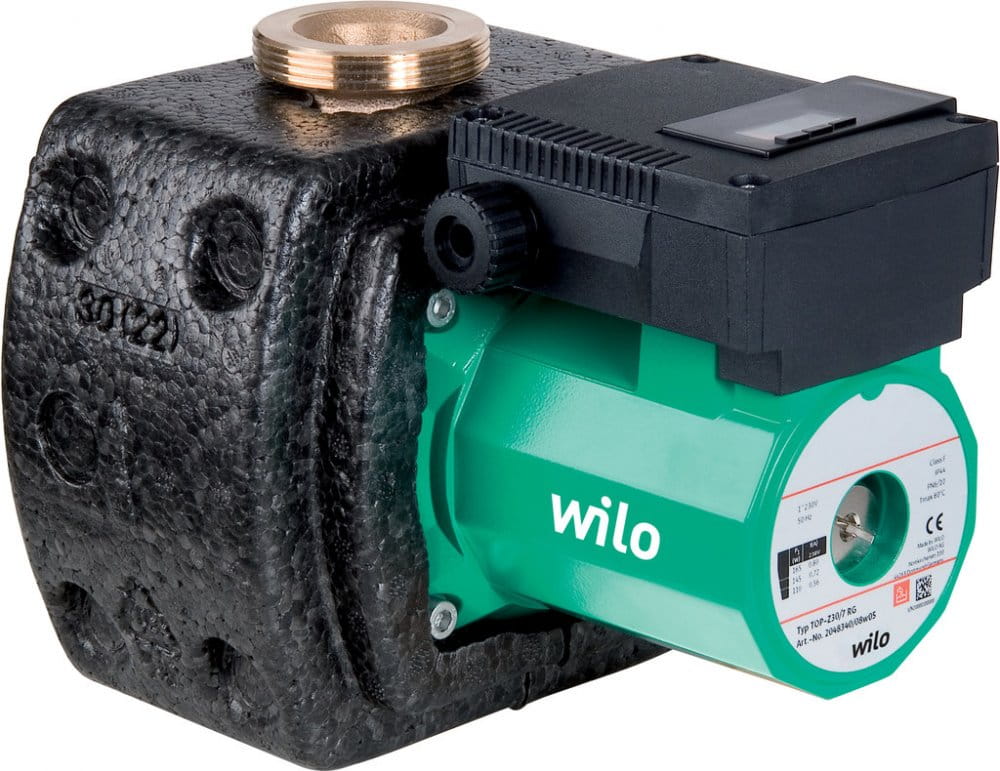

POMPA TOP-Z 25/10 EM 2061964 WILO

Ta pompa obiegowa jest przeznaczona tylko do wody użytkowej.

Możliwość zastosowania w instalacjach cyrkulacyjnych ciepłej wody użytkowej do zastosowań w przemyśle i technice budynków.

Niewymagająca konserwacji, bezdławnicowa pompa obiegowa z przyłączem gwintowanym lub kołnierzowym, możliwość wyboru stopnia prędkości obrotowej w celu dopasowania wydajności

Wyposażenie i funkcje

• Ręczne dostosowanie wydajności pompy poprzez wybór 3 stopni prędkości obrotowej
• Pompy z silnikiem 1~:
  • P2 do 90 W: Wewnętrzne zabezpieczenie przed niedopuszczalnie wysokimi temperaturami uzwojenia
  • P2 = 180 W: Pełne zabezpieczenie silnika zapewnione przez styki ochronne uzwojenia w połączeniu z urządzeniem wyzwalającym
• Pompy z silnikiem 3~:
  • P2 do 90 W: Wewnętrzne zabezpieczenie przed niedopuszczalnie wysokimi temperaturami uzwojenia
  • P2 ≥ 180 W: Pełne zabezpieczenie silnika z wbudowanym wyzwalaczem elektronicznym
• Lampka sygnalizacji awarii
• Styk zbiorczej sygnalizacji awarii
• Świetlna sygnalizacja kierunku obrotów
• Napięcie zasilania 3~230 V z opcjonalną wtyczką przełączającą
• Korpus pompy z brązu lub żeliwa szarego (stal nierdzewna w zależności od typu)
• Kołnierz kombinowany PN 6/PN 10 (dla DN 40 do DN 65)
• Pokrywy izolacji termicznej
• Funkcje dodatkowe do dyspozycji po doposażeniu w moduł Protect C:
  • Sygnalizacja awarii SSM jako bezpotencjałowy styk rozwierny
  • Sygnalizacja pracy SBM jako bezpotencjałowy styk zwierny
  • Wejście sterujące „Wyłączanie z priorytetem” przez zewnętrzny styk bezpotencjałowy (rozwierny)
  • Wykrywanie blokady
  • Pełne zabezpieczenie silnika z urządzeniem wyzwalającym
  • Potwierdzenie usterki
• Zarządzanie pracą pomp podwójnych (dwie pompy pojedyncze zainstalowane równolegle): Praca/rezerwa (automatyczne przełączanie awaryjne/zależna od czasu naprzemienna praca pomp)

Dane eksploatacyjne

• Przetłaczane medium
  Water
• Maks. ciśnienie robocze PN
  10 bar
• Max. dozwolona twardość całkowita w systemach cyrkulacyjnych ciepłej wody użytkowej
  3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) dla 20/4 + 25/6)

Dane silnika

• Generowanie zakłóceń
  EN 61000-6-3
• Odporność na zakłócenia
  EN 61000-6-2
• Przyłącze sieciowe
  1~230 V, 50 Hz
• Pobór mocy P_{1 max}
  335.0 W
• Prędkość obrotowa maks. n_max
  2800 rpm
• Prąd znamionowy I_N
  1.62 A
• Stopień ochrony silnika
  IPX4D
• Dławik przewodu
  2 x PG13.5

Materiały

• Wirnik
  PPE-GF30
• Wał
  1.4122
• Materiał łożysk
  Węgiel spiekany, impregnowany żywicą

Wymiary montażowe

• Przyłącze gwintowane po stronie ssawnej
  G 1½
• Przyłącze gwintowane po stronie tłocznej
  G 1½
• Długość montażowa l0
  180 mm
